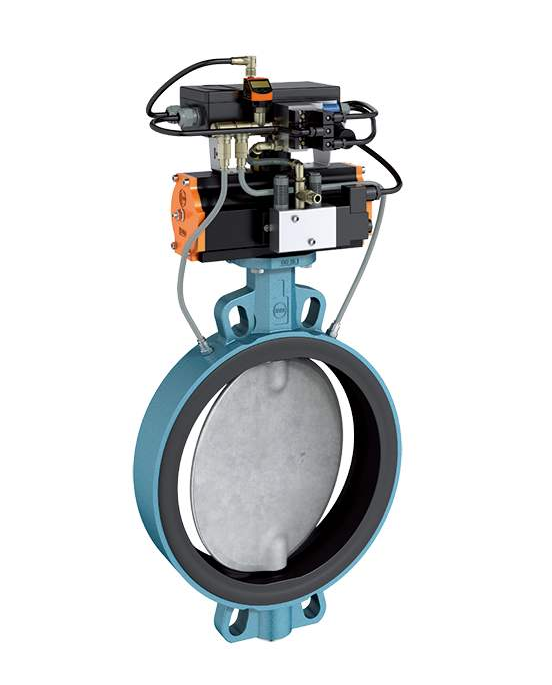

气动膨胀式粉体蝶阀　概述

气动膨胀式粉体蝶阀独特的设计，采用气源压力使用阀座向着阀瓣伸展，以便于随时为密封提供均匀分布的压力。由于在阀门的开启和关闭期间，阀瓣和阀座只会发生瞬时接触，从而使阀盘仅受到轻微的碰撞。相反对于一般的蝶阀来说，阀瓣与阀座产生的摩擦，会降低阀门的密封性能和寿命。

实际上，打开和关闭气动膨胀式粉体蝶阀时只需要很小的扭矩。这样可以使用较小的执行器，从而降低整套阀门的成本。根据实际比较测试和现场应用记录，气动膨胀式粉体蝶阀性能优越于所有的阀门。事实上一个气动膨胀式粉体蝶阀的寿命能达到一至三百万次循环周期，甚至在严重磨损的情况下也能使用，这是不同寻常的。 对于干燥的固体、气体和泥浆体，适合使用气动膨胀式粉体蝶阀。

膨胀式粉体蝶阀系列是为苛刻的条件而设计的。阀座是为重载和更高的操作压力而设计的。阀门的尺寸范围为6〞(150mm) ~ 40〞(400mm) , 适用于ANSI和公制法兰标准。 系列齐全的执行器，限位开关和控制装置能有效地满足不同的应用要求。

气动膨胀式粉体蝶阀　性能与特点

• 重载型

• 膨胀式阀座可降低阀瓣和阀座的磨损

• 较长的阀门寿命

• 较小的阀座磨损

• 阀瓣碰撞极其微小

• 超低的扭矩要求

• 较低的执行器能量需求

• 较大的密封接触面积

• 对磨蚀性物料和 干散固体具有经过验证的优越性

• 阀瓣的设计可防止物料的堆积

• 双轴密封

• 多重轴承

• 安全保险监视
气动膨胀式粉体蝶阀　工作原理

1、关闭，未密封状态

当阀门运动到关闭位置时，阀瓣只瞬间接触阀座，从而减低摩擦、磨损和扭矩的需求。

2、关闭， 密封状态

阀门关闭后，阀座向着阀瓣膨胀，从而提供了更大密封面，并对阀瓣提供均匀的压力分布。

3、打开，未密封状态

打开阀门前，阀座先排气收缩，然后阀盘自由转动至开启位置。
